Le guarnizioni ad anello a labirinto possono essere utilizzate in applicazioni sottovuoto?

Le tenute ad anello a labirinto possono essere utilizzate in applicazioni con vuoto?

Nel campo delle soluzioni di tenuta industriale, la questione se le tenute ad anello a labirinto possano essere utilizzate efficacemente nelle applicazioni sotto vuoto è un argomento di notevole interesse. In qualità di fornitore leader diSigillo ad anello a labirinto, spesso mi viene chiesto se queste guarnizioni siano adatte agli ambienti sotto vuoto. In questo post del blog esploreremo le caratteristiche delle tenute ad anello a labirinto, le sfide delle applicazioni del vuoto e determineremo se possono effettivamente essere utilizzate in tali contesti.

Comprendere le guarnizioni degli anelli a labirinto

Le tenute ad anello a labirinto sono un tipo di tenuta senza contatto che si basa su una serie di scanalature e creste per creare un percorso tortuoso per il fluido o il gas che tenta di attraversarlo. Questo principio di progettazione funziona sulla base della creazione di più camere di espansione e contrazione, che provocano una riduzione della pressione e della portata del fluido mentre attraversa la tenuta.

La costruzione delle tenute ad anello a labirinto prevede in genere anelli lavorati con precisione realizzati con materiali quali acciaio inossidabile, ottone o altre leghe a seconda dei requisiti dell'applicazione. Gli anelli sono solitamente disposti in modo concentrico, con i canali a labirinto attentamente progettati per ottimizzare le prestazioni di tenuta.

Uno dei principali vantaggi delle tenute ad anello a labirinto è la loro natura senza contatto. Poiché non vi è alcun contatto fisico tra le parti rotanti e quelle fisse, l'usura è minima, il che si traduce in una maggiore durata e minori esigenze di manutenzione. Inoltre, possono funzionare a velocità elevate senza il rischio di surriscaldamento o attrito eccessivo.

Sfide nelle applicazioni del vuoto

Le applicazioni del vuoto presentano una serie unica di sfide per i sistemi di tenuta. In un ambiente sotto vuoto, la differenza di pressione tra l'interno e l'esterno del sistema è significativa. L'obiettivo di una tenuta in un'applicazione del vuoto è impedire l'ingresso di aria o altri gas nella camera del vuoto mantenendo l'integrità del vuoto.

Una delle sfide principali è raggiungere un elevato livello di efficienza di tenuta. Anche una piccola perdita può interrompere il vuoto e compromettere le prestazioni dell’intero sistema. Un'altra sfida riguarda il degassamento dei materiali. Nel vuoto, i materiali possono rilasciare gas precedentemente assorbiti o intrappolati, che possono contaminare l'ambiente del vuoto.

È possibile utilizzare le tenute ad anello a labirinto nelle applicazioni con vuoto?

La risposta alla domanda se le tenute ad anello a labirinto possano essere utilizzate nelle applicazioni con vuoto non è un semplice sì o no. Dipende da diversi fattori, tra cui il livello di vuoto richiesto, la natura del processo e il design specifico della tenuta a labirinto.

Aspetti positivi

1. Design senza contatto: La natura senza contatto delle tenute ad anello a labirinto è un vantaggio nelle applicazioni con vuoto. Poiché non vi è contatto fisico, non vi è generazione di particelle dovute all'attrito, il che può rappresentare una delle principali preoccupazioni negli ambienti di vuoto pulito come la produzione di semiconduttori.
2. Funzionamento ad alta velocità: Le tenute ad anello a labirinto possono funzionare a velocità elevate, il che è vantaggioso nelle applicazioni in cui le apparecchiature rotanti vengono utilizzate sotto vuoto. Ad esempio, nelle pompe per vuoto o nelle centrifughe, la capacità di mantenere la tenuta a velocità di rotazione elevate è fondamentale.
3. Usura ridotta: L'usura minima delle tenute ad anello a labirinto fa sì che possano fornire una soluzione di tenuta affidabile per un lungo periodo di tempo. Ciò è importante nelle applicazioni per vuoto in cui la manutenzione frequente o la sostituzione delle guarnizioni può risultare costosa e richiedere molto tempo.

Limitazioni

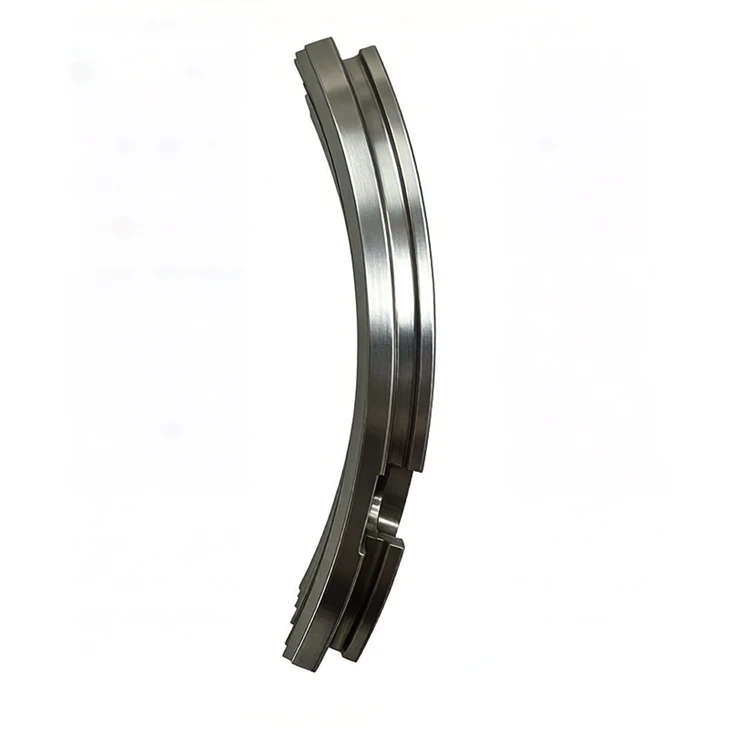

1. Efficienza di tenuta: Anche se le tenute ad anello a labirinto possono fornire un certo livello di tenuta, potrebbero non essere in grado di raggiungere i livelli di vuoto estremamente elevati richiesti in alcune applicazioni. In ambienti con vuoto molto elevato, meccanismi di tenuta aggiuntivi comeGuarnizione a spazzola flessibileOGruppo tenuta alberopotrebbe essere necessario per integrare la tenuta a labirinto.
2. Degassamento: I materiali utilizzati nelle tenute ad anello a labirinto possono produrre gas in un ambiente sotto vuoto. Questo può rappresentare un problema nelle applicazioni in cui è essenziale un vuoto pulito. Per ridurre al minimo questo problema è necessaria un'attenta selezione dei materiali con proprietà di basso degassamento.

Casi di studio

Per illustrare l'uso delle tenute ad anello a labirinto nelle applicazioni per vuoto, diamo un'occhiata ad alcuni casi di studio.

In un sistema di rivestimento sotto vuoto, sono state utilizzate guarnizioni ad anello a labirinto per sigillare l'albero rotante della camera di rivestimento. Il sistema richiedeva un livello di vuoto moderato e le tenute ad anello a labirinto erano in grado di fornire una tenuta efficace. Il design senza contatto garantisce l'assenza di generazione di particelle che potrebbero contaminare il processo di rivestimento. Per un periodo di diversi mesi, le guarnizioni hanno mostrato un'usura minima e il livello di vuoto è stato mantenuto entro un intervallo accettabile.

Tuttavia, in un acceleratore di particelle ad alta energia, che richiede un vuoto ultra elevato, le sole tenute ad anello a labirinto non erano sufficienti. L'acceleratore utilizzava una combinazione di tenute ad anello a labirinto e tenute a fluido magnetico per raggiungere il livello di vuoto richiesto. Le tenute ad anello a labirinto hanno fornito un livello preliminare di tenuta, mentre le tenute a fluido magnetico hanno fornito la tenuta ad alte prestazioni necessaria per l'ambiente di vuoto ultra-alto.

Conclusione

In conclusione, le tenute ad anello a labirinto possono essere utilizzate nelle applicazioni in vuoto, ma la loro efficacia dipende dai requisiti specifici dell'applicazione. Per le applicazioni con vuoto moderato in cui il funzionamento ad alta velocità e la bassa usura sono importanti, le tenute ad anello a labirinto possono essere una valida opzione. Tuttavia, per le applicazioni ad altissimo vuoto, potrebbero essere necessari meccanismi di tenuta aggiuntivi.

In qualità di fornitore diSigillo ad anello a labirinto, abbiamo la competenza e l'esperienza per fornire soluzioni di tenuta personalizzate per applicazioni sotto vuoto. Il nostro team di ingegneri può collaborare con voi per comprendere le vostre esigenze specifiche e progettare una tenuta ad anello a labirinto che soddisfi le vostre esigenze.

Se state pensando di utilizzare tenute ad anello a labirinto nella vostra applicazione per il vuoto, vi invitiamo a contattarci per una consulenza. Possiamo fornirvi informazioni dettagliate sui nostri prodotti, sulle loro prestazioni in ambienti sotto vuoto e su come possono essere integrati nel vostro sistema. Lavoriamo insieme per trovare la migliore soluzione di tenuta per la vostra applicazione di vuoto.

Riferimenti

1. "Manuale sulla tecnologia di tenuta", John Wiley & Sons
2. "Nozioni di base sulla tecnologia del vuoto", Leybold Vacuum
